貿易結算燃氣流量計

產品特點:
貿易結算天然氣流量計是速度式流量計的一種,它以卡門渦街理論為基礎,采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率,從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
  • 在線訂購
產品介紹

貿易結算天然氣流量計—江蘇天罡儀表有限公司

銷售部: 邵剛【】

:咨詢!廠家:

我們公司以zui低的價格,zui好的質量回報給客戶!

氣體渦輪流量計質量是企業的命脈、市場是企業的前景、在這個競爭激勵的時代、我們一定會認真做好每一臺表、我們 公司的宗旨就是:讓客戶用的滿意、用的放心、用的省心。

氣體渦輪流量計介紹:

氣體渦輪流量計采用大屏幕背光LCD顯示,在較暗環境下可清晰直觀讀數??蛇x配紅外遙控操作器,無須打開流量計的前蓋進行參數設置。選型在規定的流量范圍內,防止長時間過載運行,以保證獲得理想的準確度和保證正常使用壽命,安裝流量計投放運行時應先緩慢地開啟前閥門,然后開啟后閥門,防止瞬間氣流沖擊而損害渦輪。

氣體渦輪流量計廣泛用于石油、化工、電力、工業用鍋爐等燃氣計量和燃氣調壓站,輸配氣管網天然氣、城市天然氣計量等領域。是一種用于氣體流量測量的精密計量儀器,該產品是我公司引進國外先進技術結合自身產品精心研發而成的,它具有壓力損失小,準確度高、始動流量低,抗振與抗脈動流性能好,量程比寬等特點。
氣體渦輪流量計的安裝要求有哪些:對直管段的要求;對配管的要求;對旁通管的要求;對外部環境的要求;對介質中含有雜質的要求;安裝場所;安裝焊接要求;流量計接地要求;對于防爆型產品的要求。

氣體渦輪流量計特點:

1、氣體渦輪流量計精度高,壓力損失小,始動流量低,對溫度壓力和流量進行自動跟蹤補償,電池供電,可輸出多種信號,選用進口軸承,壽命長,安裝方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力補償,具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。

2、氣體渦輪流量計采用新型微處理器與高性能的集成芯片,運算精度高、整機功能強大,性能優越。

3、氣體渦輪流量計采用微功耗高新技術,整機功耗低。既能用內置3.6V電池長期供電運行,又可由外電源24V供電運行。

4、氣體渦輪流量計采用新型傳感器,抗振與抗脈動流性能好,不易腐蝕、可靠性好、使用壽命長。

5、按流量頻率信號,可將儀表系數分八段自動進行線性修正,可根據用戶需要提高儀表的計算精度。

6、采用EEPROM數據存貯技術,具備歷史數據的存貯與查詢功能,三種歷史數據記錄方式可供用戶選擇。

7、氣體渦輪流量計表頭可180°旋轉,安裝使用簡單方便。

8、高精度計量,一般可達±1.5%、±1.0%。

9、重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,在貿易結算中是優先選用的流量計。

10、可檢測被檢測氣體的溫度、壓力和流量,能進行流量自動跟蹤補償,并顯示標準狀態下(
Pn=101.325KPa,Tn=293.15K)的氣體流量:可實時查詢溫度、壓力、時間、日期等數據。

氣體渦輪流量計技術參數:

產品圖片

儀表型號

TG-LWQ-N

TG-LWQ-A

TG-LWQ-B

TG-LWQ-C

TG-LWQ-D

信號輸出

脈沖

4-20mA

4-20mA

可選4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

鋰電池

24VDC±15%

24VDC±15%+鋰電池

精度等級

2.5~1.5

1.5~1.0

1.5~1.0

測量范圍

標準量程

標準量程或擴展量程

標準量程或擴展量程

顯示器

溫壓補償

通訊接口

RS485

實時記錄

儀表材質

鋁合金或不銹鋼

鋁合金或不銹鋼

鋁合金或不銹鋼

防爆等級

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP65

IP65

IP65

整機功耗

<1W

<1W

<1W

儀表通經

DN25~DN300

DN25~DN300

DN25~DN300

安裝方式

法蘭安裝

法蘭安裝

法蘭安裝

介質溫度

-20℃~80℃

-20℃~80℃

-20℃~80℃

環境溫度

-30℃~60℃

-30℃~60℃

-30℃~60℃

測量范圍及工作壓力

型號規格

公稱通徑(mm)

流量范圍(m3/h)

始動流量(m3/h)

工作壓力(MPa)

安裝形式

TG-LWQ-25A

25(1")

0.7-7

0.6

4.0

法蘭

螺紋

TG-LWQ-25B

1.5-15

1.0

4.0

TG-LWQ-25C

3-30

2.0

4.0

TG-LWQ-40A

40(1.5")

4-40

2.5

4.0

法蘭、螺紋

TG-WQ-40B

8-80

3

4.0

TG-LWQ-50A

50(2")

10-100

3.5

4.0

法蘭

TG-LWQ-50B

15-150

4

4.0

法蘭

TG-LWQ-80

80(3")

15-300

4

1.6

法蘭

TG-LWQ-10O

100(4")

20-400

5

1.6

法蘭

TG-LWQ-150

150(6")

50-1000

8

1.6

法蘭

TG-LWQ-200

200(8")

100-2000

20

1.6

法蘭

TG-LWQ-250

250(10")

150-3000

30

1.6

法蘭

TG-LWQ-300

300(12")

200-4000

40

1.6

法蘭

2.選型譜表

型 號

說 明

TG-LWQ-

-□

/□

/□

類型

N

   脈沖輸出型氣體渦輪流量傳感器

儀表口徑

25A/B/C

25mm

40A/B

40 mm

50A/B

50 mm

80

80 mm

100

100 mm

150

150 mm

200

200 mm

250

250 mm

300

300 mm

傳感器材質

N

基本材質,優質鋁合金。(zui高耐壓:1.0MPa)

S

不銹鋼材質。(高壓防腐型)

特殊結構

A

氧氣專用結構(脫油脫脂處理)

B

壓縮空氣專用結構(高流速設計)


氣體渦輪流量計選型提示
選購氣體渦輪流量計需詳細確定以下參數:管道管徑,測量介質,工作溫度,壓
力(工作狀態或標準狀態),安裝方式(管道式或插入式),供電電源(12V、24V或電池
供電),輸出方式(4-20mA、脈沖輸出或485通迅),zui大流量(工作狀態或標準狀態),需不需防爆,法蘭連接型要不要帶配對法蘭
。

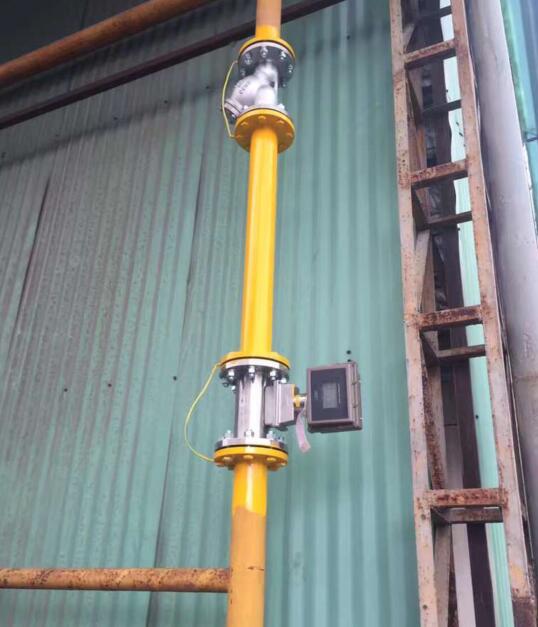

氣體渦輪流量計安裝圖:

后期管理為了保證儀表長期工作的準確性、可靠性(避免意外停運和數據丟失),應定期進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。內部維護氣質臟污或其它原因,需要對儀表的測量腔體及其構件進行定期檢查或清洗。有一點必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體、導流體等核心組件并不能互換。否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。
